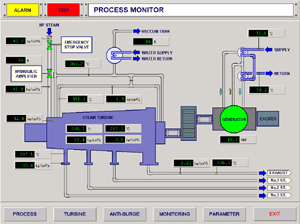

ービン設備の監視画面です。左記画面は設備の全体図に相当するもので、出力量、流量、圧力、流体温度、各種バルブの開閉状況、フィルタ入/出差圧、クーラー入/出温度差などの設備全体の運転状況を表示します。流量や圧力などのプロセス制御値を表示し、シンボルをクリックするとスイッチ操作やPIDフェースプレートを表示します。

技術的特長

使用パッケージ ロボティクスウェア FA-Panel
サブシステムとの接続 アンチサージコントローラ、デジタルガバナ、軸制御モニタリングシステムとの接続を行い、パラメータの書込みおよびモニタリング情報の取得を行う(外部アプリ独自開発)。
高速ロギング機能 ロギングのキャッシュ機能を利用し、1000点の計測値に対して100ms周期でのCSVデータへのロギング処理を実現。
データ解析機能の強化 ・トレンドグラフ画面に、カーソル間のデータを任意のCSVファイルとして保存する機能を追加。
・トレンドの縦幅レンジを、実測データの値に応じて自動的に算出して表示するように改造。
パスワードロック PIDパラメータ詳細画面を表示する際は、管理者ユーザーに対してのみ許可するように、パスワードの入力を必須としている。

システム構成/主要機能



監視PC台数 2台構成
I/O点数 3000点
監視画面機能 ・監視画面20枚。
・プロセス画面、オイルシステム画面、モニタリング画面、PIDチューニングのグラフィック画面表示。
・画面から循環ポンプなどの補機の運転指令をPLCに書き込む。
・設備立ち上げ時の全体ステータス、起動条件表示を行うシーケンス画面。
その他個別機能 ・トレンドグラフ表示(リアルタイム/履歴表示)
・アラーム監視、アラーム履歴表示
